Наименование

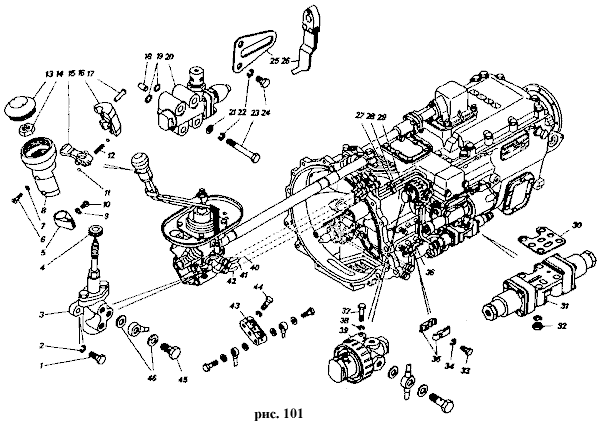

Модель 14 Модель 15 Привод управления механизмом переключения делителя передач
(Подгруппа 1772)
101
1 1/60436/21 - 1 Болт М8-6gх25
2 1/05166/73 НА УРОВЕНЬ ВЫШЕ
<<<ПРОЛИСТАТЬ НАЗАД/ <<<= / =>>> /
ПРОЛИСТАТЬ ВПЕРЕД>>>
Группа 17. КОРОБКА ПЕРЕДАЧ
N
рис.
N
поз.
Обозначение
Колd>- 2 Шайба пружинная 8
3 15.1772132 - 1 Кран управления делителем передач с тросом в сборе
4 15.1772181 - 1 Втулка трубки
5 15.1772224 - 1 Хомут
6 1/32694/01 - 2 Винт М4-6gх18
7 1/26010/73 - 2 Шайба волнистая 4
8 15.1772190 - 1 Корпус переключения крана управления в сборе
9 1/26052/73 - 1 Шайба зубчатая 5
10 1/32740/01 - 1 Винт М5-6gх12
11 864736 - 2 Шарик
12 15.1772206 - 1 Пружина
13 15.1772218 - 1 Крышка корпуса верхняя
14 870514 - 1 Гайка М12х1,25-6Н
15 18.1772202 - 1 Переключатель крана
16 15.1772212 - 1 Крышка в сборе
17 15.1772214 - 2 Винт установочный
18 870771 - 1 Штифт 8х16
19 15.1772052 - 2 Кольцо уплотнительное
101
20 15.1772040 - 1 Клапан включения делителя в сборе
21 1/05196/01 - 4 Шайба плоская 8,45х17х2
22 1/05166/73 - 4 Шайба пружинная 8
23 1/60444/21 - 4 Болт М8-6gх60
24 1/60432/21 - 2 Болт М8-6gх16
25 15.1772072 - 2 Направляющая упора
26 15.1772080 - 1 Упор в сборе
27 15.1772320 - 1 Воздухопровод в сборе
28 15.1772270 - 1 Воздухопровод в сборе
29 15.1772300 - 1 Воздухопровод в сборе
30 15.1772026 - 1 Прокладка воздухораспределителя
31 15.1772010 - 1 Воздухораспределитель в сборе
32 1/61008/11 - 4 Гайка М8-6Н
33 1/60436/21 - 3 Болт М8-6gх25
34 1/05166/73 - 3 Шайба пружинная 8
35 15.1772336 - 12 Скоба
36 15.1772290 - 1 Воздухопровод в сборе
37 1/09026/21 - 2 Болт М6-6gх25
38 1/05164/73 - 2 Шайба пружинная 6
39 15.1772100 - 1 Клапан редукционный в сборе 101
40 15.1772356 - 1 Воздухопровод в сборе
41 15.1772360 - 1 Воздухопровод в сборе
42 15.1772350 - 1 Воздухопровод в сборе
43 15.1772326 - 1 Колодка наконечников
44 1/60440/21 - 2 Болт М8х6gх40
45 870007 - 2 Болт М10х1,25-6gх23
46 1/02844/60 - 4 Прокладка 10,2х16х1.5
