Группа 17. КОРОБКА ПЕРЕДАЧ
N
рис. | N
поз. | Обозначение | Кол-во на сборочную единицу | Наименование | | Модель 14 | Модель 15 |
Механизм переключения делителя передач 15.1771010 |
(Подгруппа 1771) |

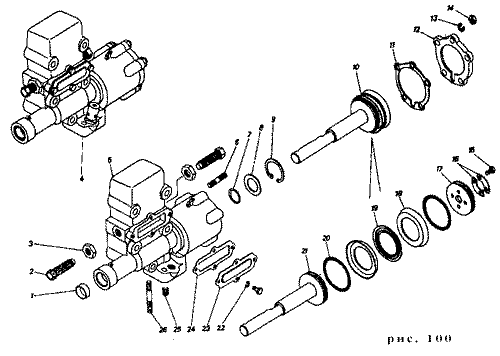

| 100 |
1 | 1/43289/01 | - | 1 | Заглушка 25
| | 2 | 870013 | - | 2 | Болт установочный М14х1,5-6Нх50
| | 3 | 1/07913/11 | - | 2 | Гайка М14х1,5-6Н
| | 4 | 15.1771010 | - | 1 | Механизм переключения делителя передач
| | 5 | 15.1771024 | - | 1 | Корпус
| | 6 | 1/35433/21 | - | 5 | Шпилька М8х1,25х16х20
| | 7 | 14.1702232 | - | 1 | Кольцо уплотнительное
| | 8 | 870634 | - | 1 | Шайба плоская 26х41,5х1,5
| | 9 | 15.1771032 | - | 1 | Кольцо запорное
| | 10 | 15.1771050 | - | 1 | Поршень цилиндра в сборе
| | 11 | 15.1771076 | - | 1 | Прокладка
| | 12 | 15.1771074 | - | 1 | Крышка цилиндра
| | 13 | 1/05166/73 | - | 5 | Шайба пружинная 8
| | 14 | 1/61008/11 | - | 5 | Гайка М8-6Н
| | 15 | 1/09020/21 | - | 8 | Болт М6-бgх12
| | 16 | 15.1771067 | - | 2 | Пластина стопорная
| | 17 | 15.1771066 | - | 1 | Кольцо упорное
| | 18 | 15.1771056 | - | 2 | Манжета поршня
| | 19 | 15.1771059 | - | 1 | Кольцо прост авочное
| | 20 | 15.1771057 | - | 2 | Пружина
| | 21 | 15.1771054 | - | 1 | Поршень
| | 22 | 1/05164/73 | - | 4 | Шайба пружинная 6
| | 23 | 15.1771034 | - | 1 | Крышка смотрового люка
| | 24 | 15.1771036 | - | 1 | Прокладка
| | 25 | 15.1771042 | - | 2 | Дроссель
| | 26 | 1/35439/21 | - | 4 | Шпилька М8х1,25х16х45 |
