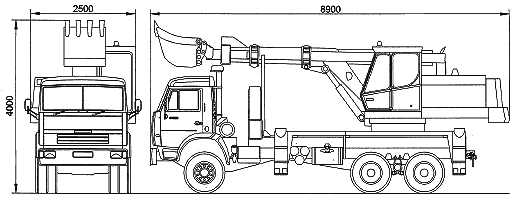

| Основные размеры
Длина машины с основным ковшом, м.................. 8,9
Высота машины с основным ковшом, м................ 4,0
Ширина машины по поворотной платформе, м...... 2,5
Масса экскаватора
ЭО-3533К,кг ..................................................... 21000
Распределение полной массы по осям
- передняя ось, кг..................................... 5800
- задняя тележка, кг.................................. 15200
Параметры копания экскаватора
(при работе основным ковшом)
Максимальная высота выгрузки, м ..................... 5,1
Максимальный радиус копания, м ...................... 8,7
Максимальная глубина копания, не менее, м....... 4,9
Ход телескопирования стрелы, м........................ 3,1
Угол наклона стрелы, град.
вверх........................................................ 30
вниз.......................................................... 60
Угол поворота ковша:
вокруг шарниров крепления, град.............. 145
вокруг продольной оси стрелы, град.......... 360
Вместимость основного ковша
с зубьями, куб.м........................................ 0,5
Шасси
Тип..........................................................КамАЗ-53228
Колесная формула ................................................6х6
Двигатель..........................................7403.10 (740.11)
- количество и расположение
цилиндров.............................................. 8, V-образное
- рабочий объём........................................ 10,85 л
- степень сжатия................................................. 16
- номин. мощность...............260 л. с. при 2600 об./мин.-1
..............(240 л. с. при 2200 об./мин.-1)
- максимальный крутящий
момент.......................80 кгс-м при 1600-1800 об./мин.-1
......................(85 кгс-м при 1200-1600 об./мин.-1)Двигатель экскаватора
Модель..............................................................ММЗД245
Тип....................................................................дизельный, 4-тактный
.........................................................................водяного охлаждения
.........................................................................с турбонаддувом
Количество цилиндров ......................................4
Рабочий объём...................................................4,75 л
Степень сжатия..................................................15,1
Мощность
эксплуатационная.................100 л. с. при 2200 об./мин.-1
Максимальный крутящий
момент .................................38,3 кгс-м при 1400 об./мин.-1
Диаметр цилиндров ...........................................110 мм
Ход поршня.......................................................125 мм
|
